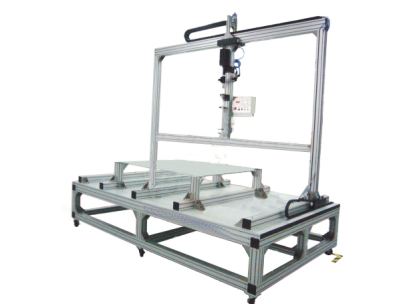

产品特点:冰雹试验机
定位精准,伺服系统移位平滑,光电传感器测速灵敏准确,可满足不同规格冰雹的测试。
系统自动演算蓄气压力,自动化程度高。
专用磨具制作冰球,样品误差小,试验可重复性高。
1、系统组成
气动发射装置
机械移动装置
样品固定架
速度测试装置
2、制作内径25mm/35mm/45mm的冰球模具。将制成的冰球置于枪管内,开启电磁阀,压缩空气推动冰球以设定的速度撞击光伏组件。组件受试点经冰球撞击后,经外观检查、功率测试、绝缘电阻测试后,判别组件质量是否合格。
3、分项介绍
1.冰球模具:标准直径为25mm/35mm/45mm。
可以根据用户需求提供一模多穴或一模一穴的冰球模具,配合实验室其他设备,如高低温实验箱制做冰球。
2.电气控制:微机控制步进驱动器和发射装置,实验数据反馈回控制器,人机界面做为操作终端,配合外接打印机形成实验数据报表。
4、技术参数
冰球规格
25mm
35mm
45mm
55mm
65mm
75mm
冰球重量
7.53g
20.7g
43.9g
80.2g
132g
203g
冰球速度
23m/s
27.2m/s
30.7m/s
33.9m/s
36.7m/s
38.9m/s
